전기회로는 우리가 살아가는 모든 공간에 존재합니다. 스마트폰, 가전제품, 자동차, 산업 기계 등 거의 모든 전자 장치는 특정한 전기회로 구조로 작동합니다. 특히 직렬 회로와 병렬 회로는 그 기본이 되는 두 가지 형태로, 초등학교 과학 시간부터 배우는 개념이지만 그 중요성은 전문가 수준까지 확장됩니다. 두 회로는 구조와 전류 흐름, 활용 방식에서 큰 차이를 보이며, 실생활과 산업에서의 활용처도 다릅니다. 이번 글에서는 최신 기준으로 직렬 회로와 병렬 회로의 구조적 차이, 전류 흐름 방식, 장단점을 세부적으로 비교하여, 실제 활용에서 어떤 선택이 더 효율적인지까지 분석해 보겠습니다.

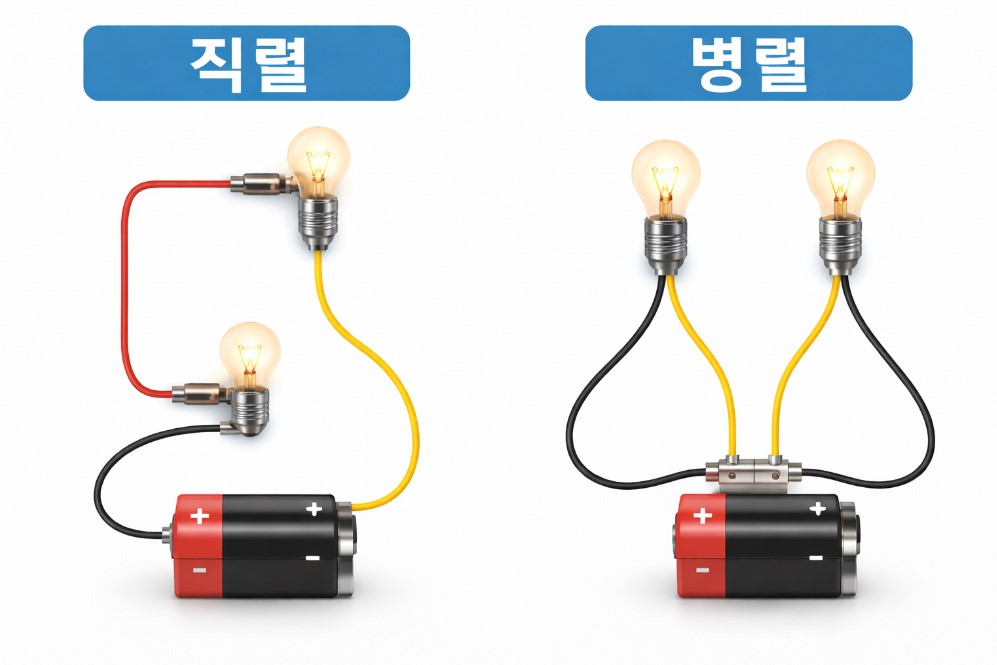

구조 비교: 직렬, 병렬
직렬 회로는 전기 부품이 한 줄로 나열된 형태로, 전류가 하나의 경로를 따라 흐르는 가장 단순한 회로 구성입니다. 이 구조에서는 모든 부품이 한 선으로 연결되기 때문에, 각 부품을 순차적으로 통과한 후 다시 전원으로 돌아가는 형태를 가집니다. 예를 들어, 직렬 회로에 전구 3개를 연결하면 전류는 전구 1 → 전구 2 → 전구 3 순으로 흐르게 되며, 그중 하나라도 회로가 끊기면 전체 시스템이 작동을 멈춥니다.
병렬 회로는 반대로 각 부품이 독립된 분기 회로로 구성되며, 각각이 전원에 직접 연결됩니다. 즉, 전류는 여러 갈래로 나뉘어 각 부품에 동시에 공급되며, 어떤 하나의 부품이 고장이 나더라도 다른 부품들은 영향을 받지 않고 정상적으로 작동합니다. 이러한 구조는 주로 가정용 전기 시스템에서 사용되며, 조명 회로나 콘센트 등에서도 쉽게 확인할 수 있습니다.
구조적인 관점에서 직렬 회로는 설치가 간단하고 부품 수가 적어 경제적이라는 장점이 있습니다. 그러나 시스템의 확장성이나 유지보수 측면에서는 병렬 회로가 압도적으로 유리합니다. 병렬 회로는 시스템이 복잡해지고 설치 비용이 조금 더 들어가더라도, 신뢰성과 안정성을 중요하게 여기는 환경에서 많이 사용됩니다.
실제로 현대 전자기기와 산업 시스템은 대부분 병렬 회로를 기반으로 하되, 특정 부품에서만 직렬 회로를 사용하는 혼합형 구성이 일반적입니다. 예를 들어 배터리 셀의 직렬연결은 전압을 높이기 위해 사용되고, 병렬연결은 용량을 늘리기 위해 사용됩니다. 이처럼 회로 구조의 선택은 목적과 필요에 따라 달라집니다.
전류 흐름 차이점
전류의 흐름은 회로의 기본 작동 원리를 이해하는 데 핵심적인 개념입니다. 직렬 회로에서는 하나의 통로를 따라 전류가 흐르므로, 각 부품에 동일한 전류가 흐르게 됩니다. 이때 전체 저항은 각 부품의 저항을 모두 더한 값이 되고, 전체 전압은 그 저항 비율에 따라 각 부품에 나누어 전달됩니다.
예를 들어, R1=2Ω, R2=3Ω, R3=5Ω인 저항 3개를 직렬로 연결한 경우 전체 저항은 10Ω이 되며, 전원에서 공급되는 전류는 모든 저항에 동일하게 흐릅니다. 하지만 전압은 각각의 저항 비율에 따라 나누어집니다. 만약 전압이 10V라면, R1에는 2V, R2에는 3V, R3에는 5V가 걸리는 식입니다.
반면 병렬 회로에서는 각가지 회로가 전원과 직접 연결되어 있기 때문에, 전체 전압이 모든 부품에 동일하게 걸립니다. 그러나 전류는 각 부하의 저항에 따라 다르게 분배됩니다. 즉, 저항이 작은 가지에는 더 많은 전류가 흐르고, 저항이 큰 가지에는 적은 전류가 흐릅니다. 이때 전체 회로의 저항은 각 저항의 역수를 더한 뒤 그 역수를 취하는 공식으로 계산됩니다: 1/R_total = 1/R1 + 1/R2 + 1/R3
병렬 회로의 가장 큰 장점은 전압을 일정하게 유지하면서 부하를 병렬로 추가해도 전체 회로의 전압 변화가 거의 없다는 점입니다. 이는 정밀한 전압 유지가 필요한 전자기기나 센서 시스템에서 매우 중요한 요소입니다. 또한, 병렬 회로는 회로의 일부가 손상되어도 나머지 부하에는 영향을 주지 않기 때문에, 신뢰성이 높은 시스템 구축에 필수적인 구조입니다.
결국 전류 흐름의 관점에서도 직렬 회로는 단순성과 제어 용이성이, 병렬 회로는 안정성과 유연성이 각각의 장점으로 작용합니다. 회로 설계 시에는 이 두 특성을 모두 고려해 적절한 구조를 선택해야 합니다.
장단점 비교
직렬 회로의 장점은 구조가 단순하고 설치가 쉬우며 비용이 적게 든다는 점입니다. 전류가 일정하게 흐르기 때문에 제어가 쉬우며, 교육용이나 간단한 회로 테스트용으로 적합합니다. 그러나 단점으로는 하나의 부품이 손상되면 전체 회로가 멈추고, 확장성이 떨어진다는 점이 있습니다.
병렬 회로의 장점은 고장에 대한 내성이 뛰어나고, 각 부하가 독립적으로 작동하며, 전체 전압을 일정하게 유지할 수 있다는 점입니다. 하지만 단점으로는 배선이 복잡하고 설치 비용이 많이 들며, 전류 계산이 어렵다는 점이 있습니다.
실제로는 이 두 회로의 장점을 결합하여 사용하는 것이 일반적입니다. 예를 들어 태양광 발전 시스템에서는 여러 패널을 직렬 및 병렬로 조합하여 효율성과 안전성을 동시에 확보합니다.
직렬 회로와 병렬 회로는 전기회로 설계에서 가장 핵심이 되는 두 가지 형태입니다. 구조적 특성과 전류 흐름 방식, 장단점을 충분히 이해함으로써 실제 응용에서 어떤 회로를 선택할지 결정할 수 있습니다. 특히 최신 기술 트렌드에 따라 이 두 회로의 혼합 구성은 점점 더 중요해지고 있으며, 전자기기, 산업용 설비, 재생에너지 시스템까지 그 활용 범위가 계속 확장되고 있습니다. 이 글을 바탕으로 여러분도 간단한 회로 키트나 시뮬레이터를 통해 실험해 보고, 실제로 두 회로의 차이를 체험해 보세요. 실생활 속 전기 시스템에 대한 이해도가 훨씬 높아질 것입니다!
